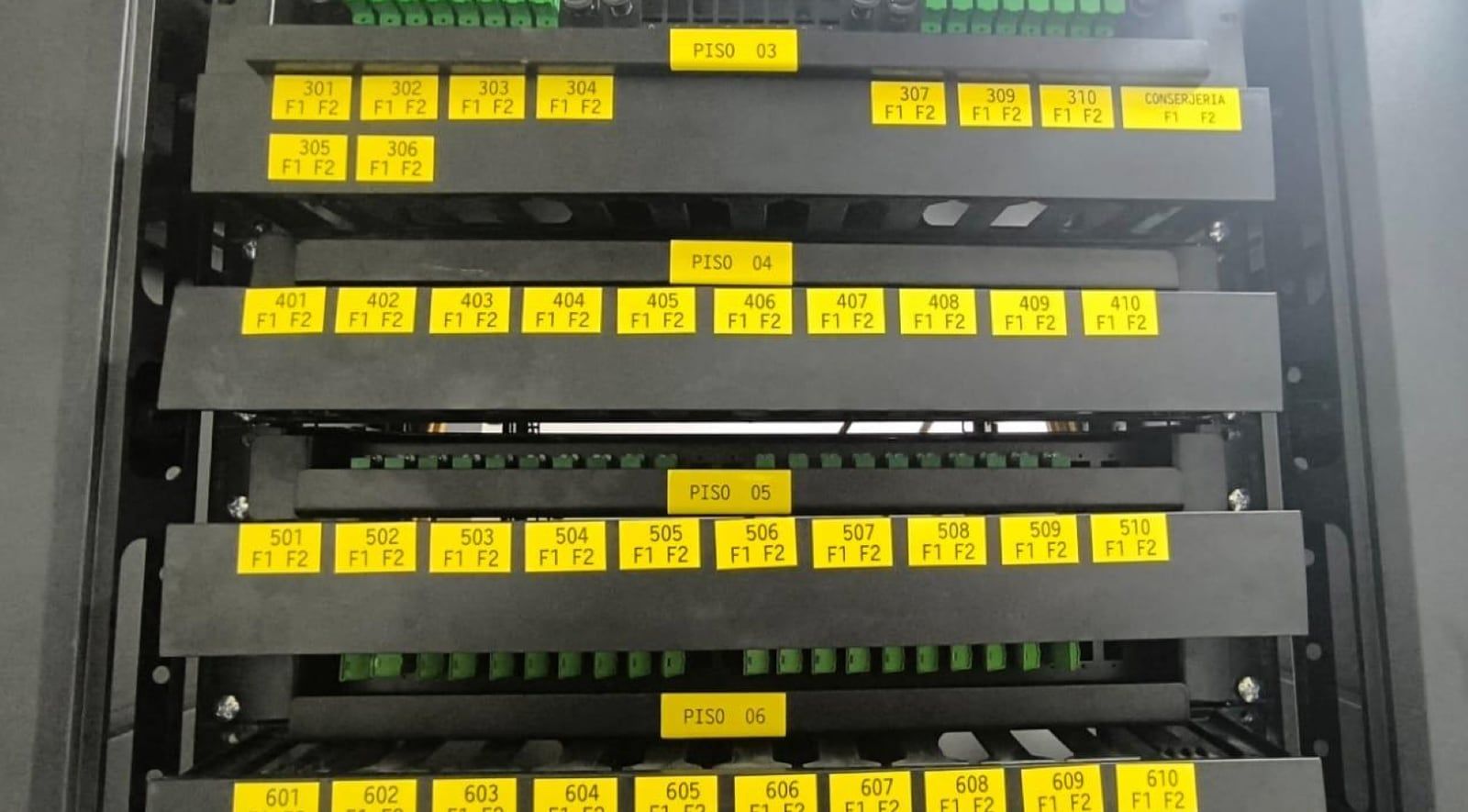

Rack de fibra óptica en la sala de telecomunicaciones del edificio, con cada puerto rotulado en amarillo con el número de departamento y agrupado por piso

Caso de éxito · Construcción e inmobiliario

Ingeniería de Ley de Ductos e informe favorable para un edificio de 17 pisos

En resumen

Una constructora necesitaba el proyecto de telecomunicaciones de un edificio residencial de 17 pisos y 151 unidades en el sur de Chile, según la Ley de Ductos. Diseñamos las tres redes que exige la norma (fibra óptica, coaxial alámbrica y coaxial inalámbrica), entregamos la memoria, los planos y el itemizado, acompañamos la obra con consultas y una visita de revisión, y firmamos el informe favorable con las mediciones finales.

151 unidades en 17 pisos
3 redes diseñadas según la norma
19 láminas de planos
0,9 dB atenuación medida en fibra, con un máximo permitido de 2 dB

El proyecto

Del desafío al resultado

  1. Desafío

    Un edificio residencial nuevo no obtiene su recepción final sin una Red Interna de Telecomunicaciones (RIT) proyectada y construida según la Ley 20.808. La constructora necesitaba el proyecto completo, un itemizado para cotizar la obra y a alguien que respondiera las dudas de la instalación y certificara el resultado.

  2. Solución

    La ingeniería completa de la RIT según el Decreto 167 y la norma técnica de la Resolución Exenta 766: memoria descriptiva, especificaciones, 19 láminas de planos e itemizado cotizado. Después, consultas a distancia, una reunión con la inmobiliaria, una visita de revisión en obra y la revisión final con mediciones.

  3. Resultado

    El edificio quedó con sus redes de fibra óptica, coaxial alámbrica y coaxial inalámbrica medidas y dentro de norma, y con el informe favorable firmado, el antecedente que la inmobiliaria presenta para la recepción final de la obra.

Qué hicimos

  1. Memoria descriptiva y especificaciones

    Documento técnico de 55 páginas con la descripción de la RIT, los cálculos de cada red y los requisitos de materiales, instalación, rotulación y garantía.

  2. Red de fibra óptica en estrella

    Cables riser de fibra monomodo desde la sala inferior (SOTI) hasta la caja de distribución de cada piso, y dos filamentos hasta la caja de terminación de cada unidad, con conectores SC/APC y empalmes por fusión.

  3. Redes coaxiales alámbrica e inalámbrica

    Red coaxial en árbol, con troncal RG-11 y derivaciones RG-6, y red inalámbrica para televisión de libre recepción y satelital desde las antenas de la cubierta hasta la sala superior (SOTS).

  4. Planos e itemizado

    Diecinueve láminas: emplazamiento, cámara de acceso, redes por piso, esquemas verticales, salas de telecomunicaciones y esquema eléctrico, más el itemizado cotizado con nuestro proveedor.

  5. Acompañamiento de la obra

    Respuesta a consultas a distancia, una reunión en línea con la inmobiliaria y una visita para revisar la cámara de acceso, la SOTI, la SOTS, las cajas de distribución y el shaft, con recomendaciones.

  6. Revisión final e informe favorable

    Revisión en terreno de la red construida, mediciones de señal coaxial y de atenuación óptica, y firma del informe favorable.

La Ley 20.808, conocida como Ley de Ductos, cambió la forma de construir edificios en Chile. Todo proyecto inmobiliario nuevo debe dejar una Red Interna de Telecomunicaciones (RIT) que permita a cada residente contratar al operador que quiera, sin depender de quien llegó primero. Esa red se proyecta, se construye y se certifica, y sin ella el edificio no obtiene su recepción final.

Este caso es un edificio residencial de 17 pisos y 151 unidades en el sur de Chile: 147 departamentos, más cowork, sala multiuso, gimnasio y conserjería. La constructora nos pidió el proyecto RIT completo y el acompañamiento hasta el informe final.

Tres redes, una norma

La norma técnica (Resolución Exenta 766) exige que el edificio quede preparado para los tres tipos de acceso que usan los operadores. Diseñamos las tres:

  • Fibra óptica en estrella. Cables riser monomodo desde la sala de telecomunicaciones inferior (SOTI) hasta la caja de distribución de cada piso, y un cable de dos filamentos hasta la caja de terminación de cada unidad. Todos los empalmes se hacen por fusión, sin acoples mecánicos, y la atenuación total no puede superar los 2 dB.
  • Coaxial alámbrica en árbol. Troncal en cable RG-11 por el shaft y derivaciones en RG-6 hasta cada departamento, para los operadores de cable.
  • Coaxial inalámbrica. Antenas de televisión de libre recepción y satelital en la cubierta, conectadas a la sala superior (SOTS) y distribuidas por el edificio.

Además de las redes, el proyecto define la infraestructura física: la cámara de acceso en el espacio público, los ductos de llegada, las salas SOTI y SOTS, la canalización troncal por el shaft, las cajas de cada piso y la rotulación de cada elemento.

Lo que se entrega

La ingeniería quedó en una memoria descriptiva de 55 páginas con especificaciones y cálculos, 19 láminas de planos y un itemizado cotizado con nuestro proveedor. Con ese itemizado, la constructora puede presupuestar la instalación con cantidades reales, no con estimaciones.

Acompañar la obra, no solo dibujarla

Un proyecto RIT no termina al entregar los planos. Durante la construcción respondimos consultas a distancia, tuvimos una reunión en línea con la inmobiliaria e hicimos una visita de revisión en obra: cámara de acceso, SOTI, SOTS, cajas de distribución y shaft, con recomendaciones para corregir a tiempo lo que después cuesta más.

Al terminar la obra revisamos en terreno la red construida y la medimos. En la fibra óptica, la atenuación quedó entre 0,7 y 0,9 dB, bajo el máximo de 2 dB que fija la norma. Con esos resultados firmamos el informe favorable, el antecedente que la inmobiliaria presenta para la recepción final.

Si tienes un proyecto inmobiliario en diseño o en obra, conversemos: lo ideal es sumar la ingeniería de telecomunicaciones antes de cerrar la arquitectura, cuando todavía se pueden ubicar bien las salas y el shaft.

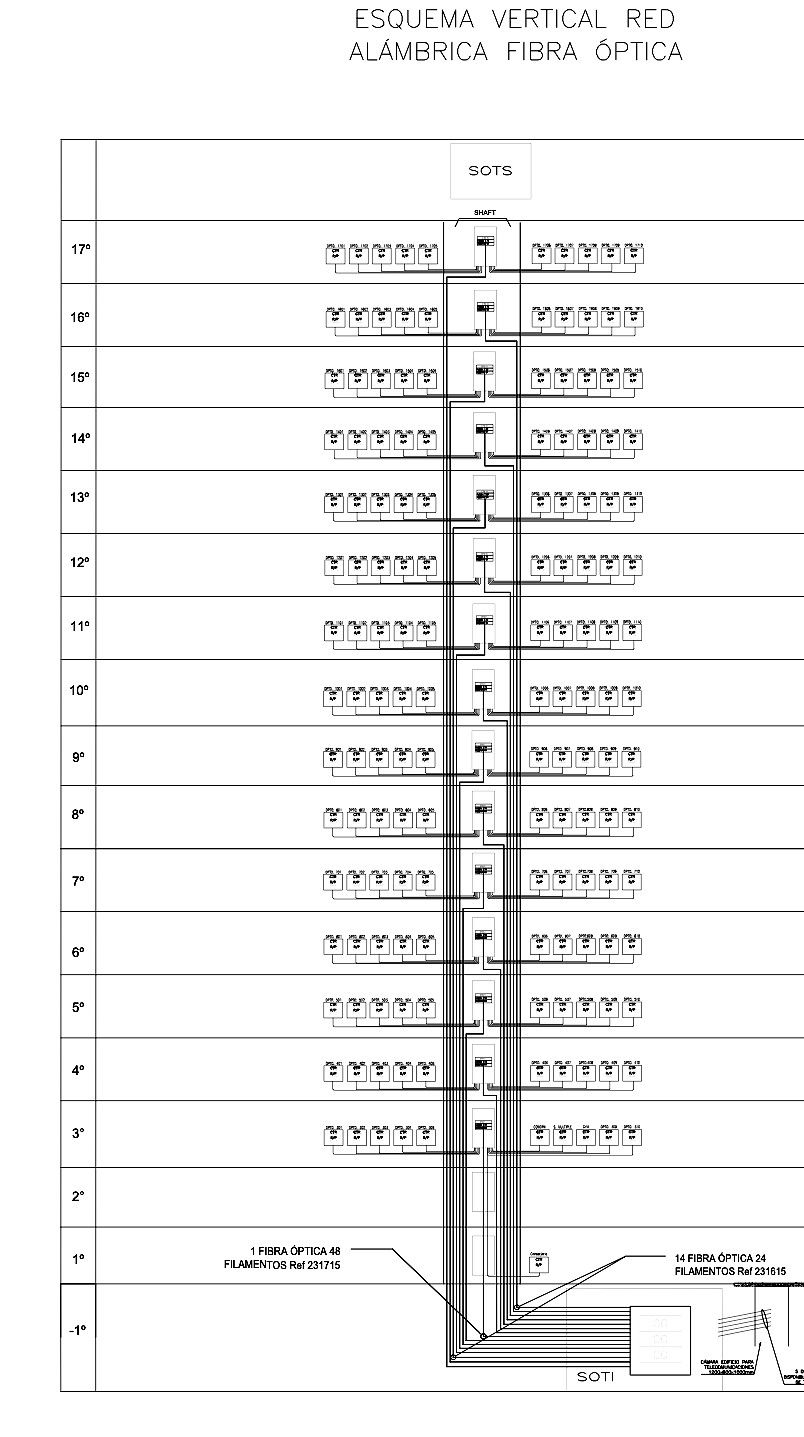

  • Lámina del proyecto con el esquema vertical de la red de fibra óptica: la SOTI en el subterráneo, el shaft que sube por los 17 pisos y las cajas de terminación de cada departamento
    Esquema vertical de la red de fibra óptica, una de las 19 láminas del proyecto

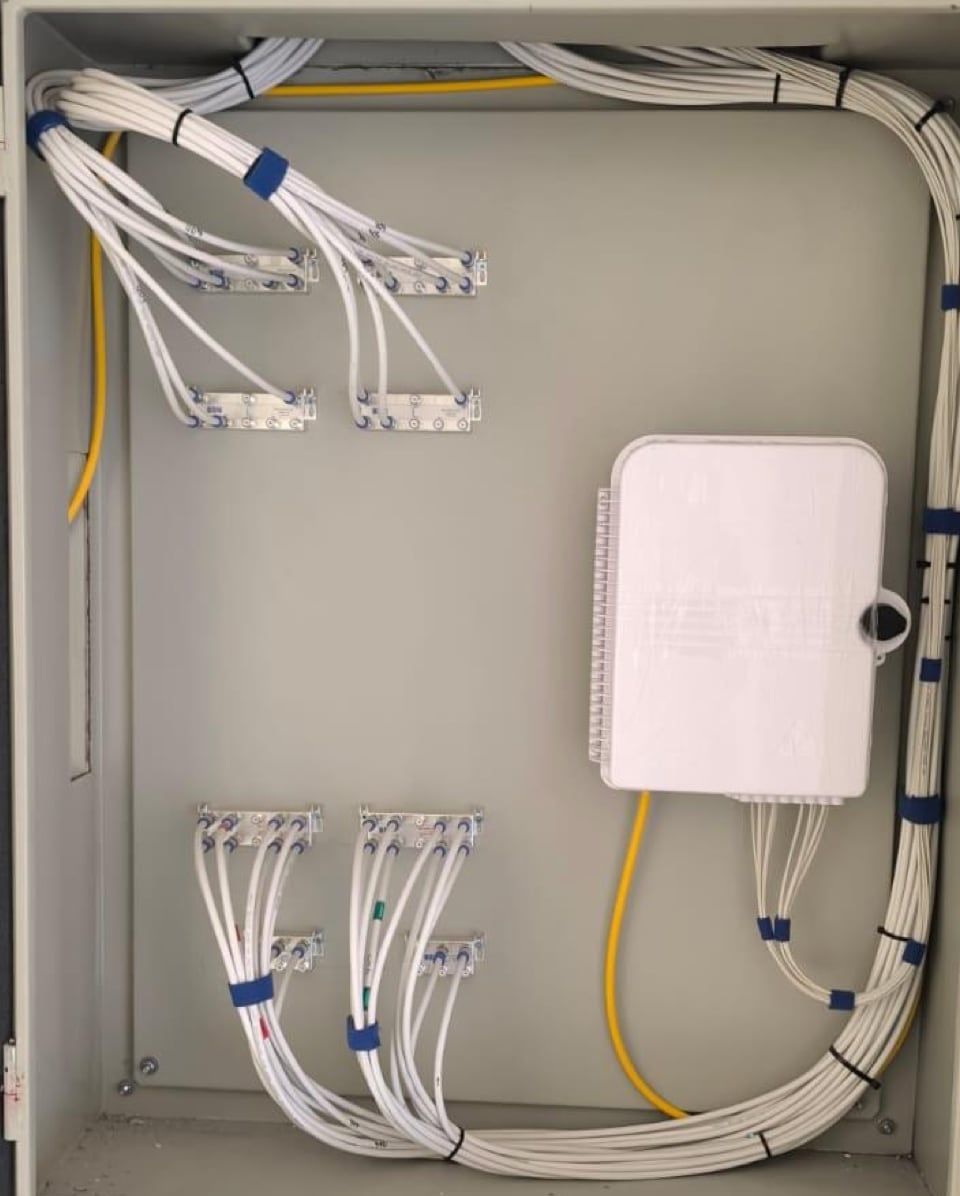

  • Caja de distribución de piso abierta, con los derivadores coaxiales, la caja de fibra óptica y el cableado hacia los departamentos ordenado por el contorno
    Caja de distribución de piso, con la red coaxial y la de fibra óptica

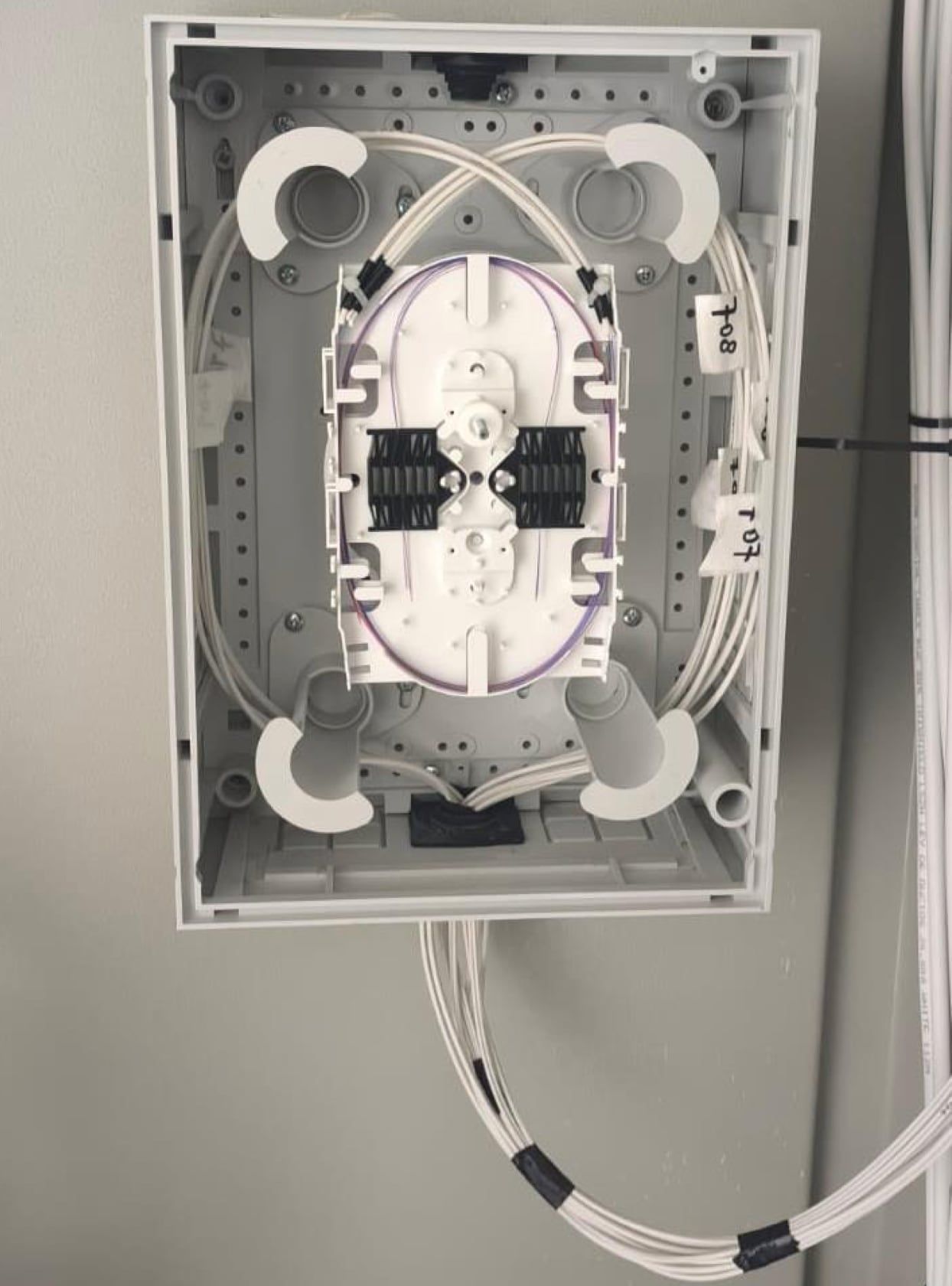

  • Caja de fibra óptica abierta, con la bandeja de empalmes por fusión y los cables rotulados con el departamento de destino
    Empalmes por fusión en la caja de fibra de un piso

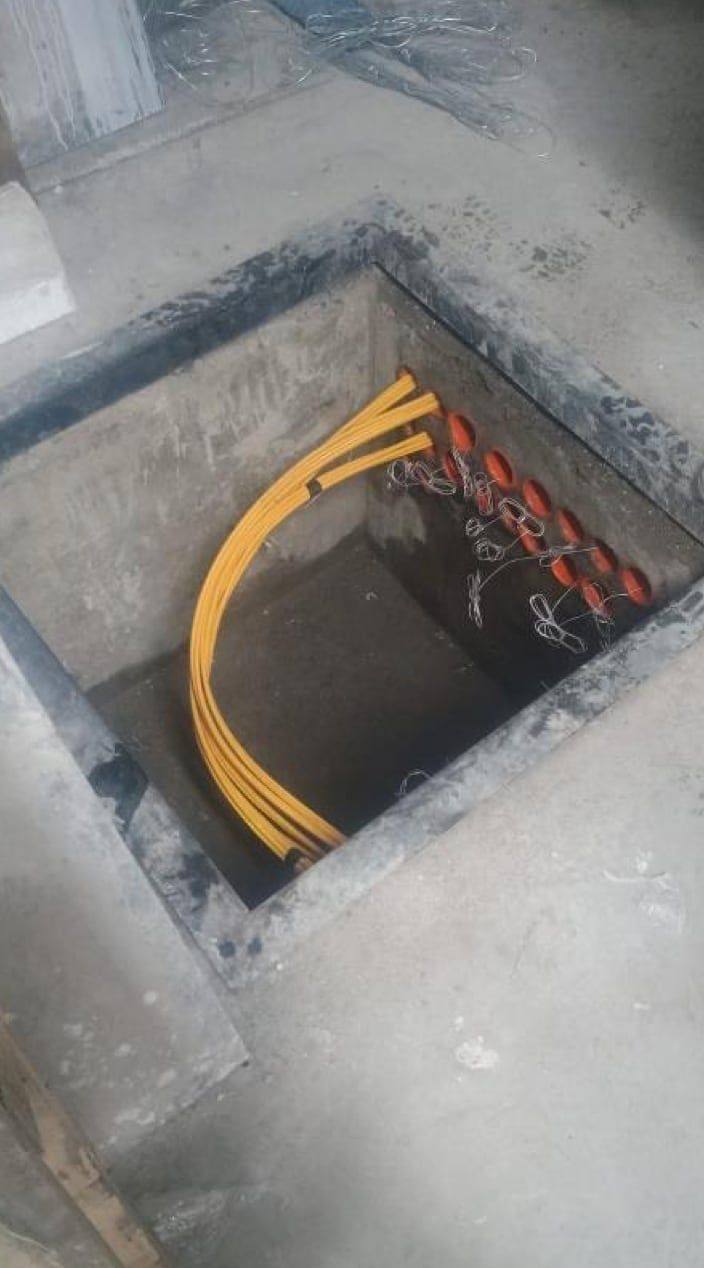

  • Cámara de acceso de telecomunicaciones vista desde arriba, con los ductos de llegada y el cableado de fibra óptica
    Cámara de acceso, por donde entran los operadores al edificio

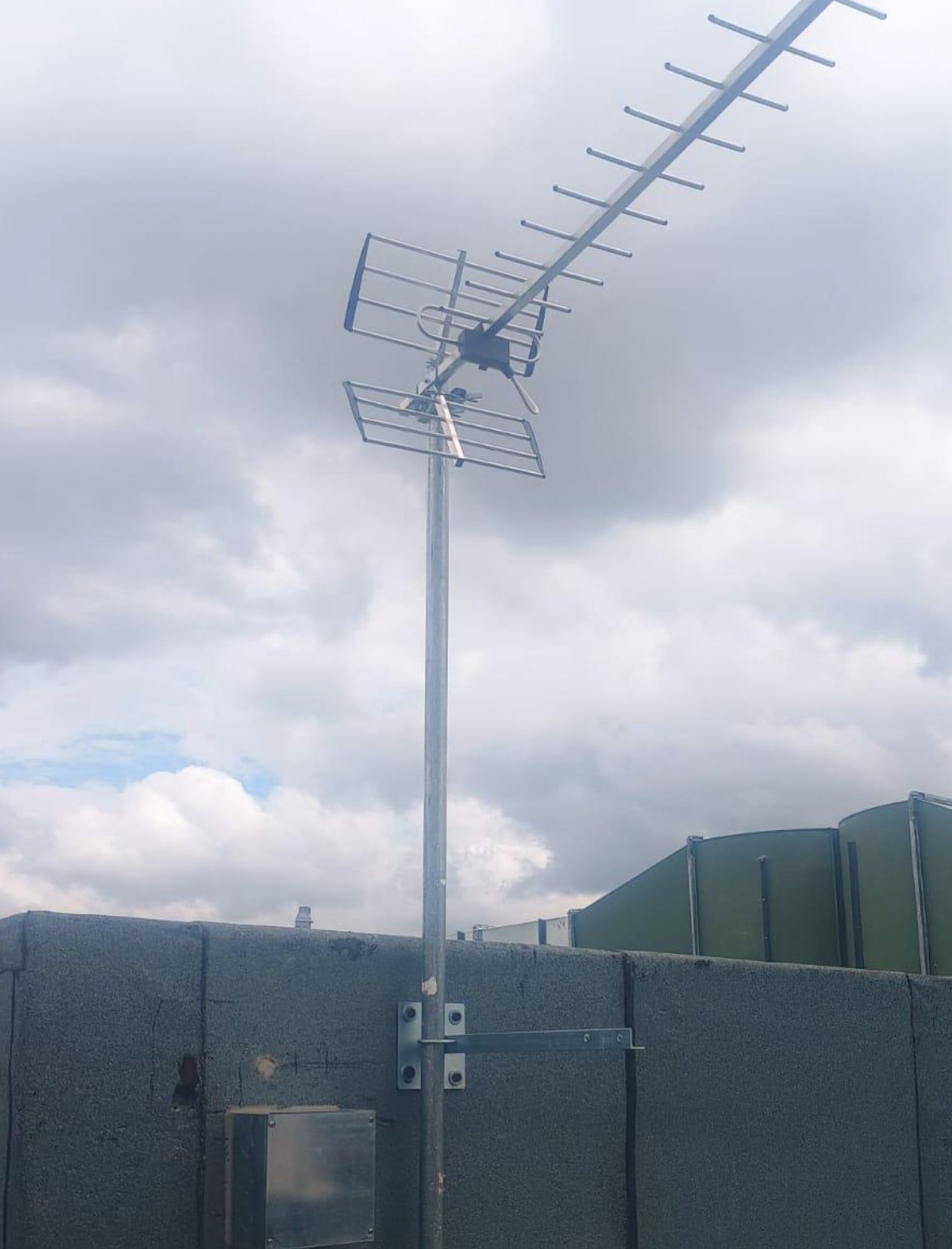

  • Antena de televisión de libre recepción montada en un mástil sobre la cubierta del edificio
    Antena de libre recepción en la cubierta, conectada a la SOTS

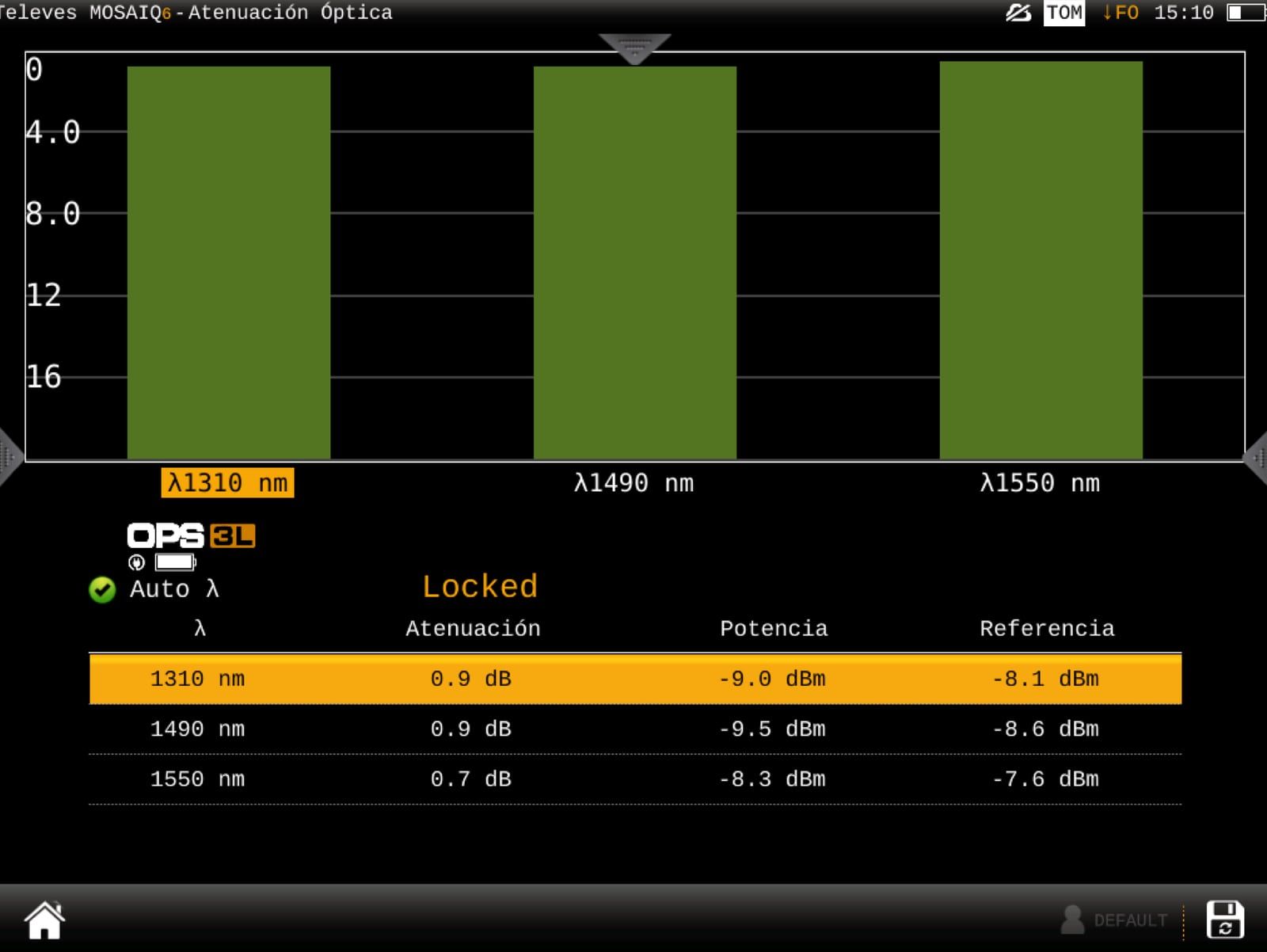

  • Pantalla del medidor con la atenuación óptica en 1310, 1490 y 1550 nm: 0,9, 0,9 y 0,7 dB
    Medición de atenuación óptica: entre 0,7 y 0,9 dB, con un máximo permitido de 2 dB
