Caso de éxito
Cableado estructurado categoría 6A para una nueva oficina
En resumen
Una nueva oficina corporativa necesitaba su red desde cero. Instalamos 150 puntos de red categoría 6A unimarca Panduit, con rack, PDU y UPS, retiramos el cableado en desuso y entregamos la instalación certificada y rotulada. El trabajo tomó un mes, ejecutado fuera del horario de la oficina.
El proyecto
Del desafío al resultado
Desafío
Habilitar desde cero la red de una nueva oficina corporativa, retirando el cableado en desuso de la instalación anterior y sin interrumpir la operación de la empresa durante la jornada laboral.
Solución
Una plataforma de cableado estructurado unimarca en categoría 6A: cable F/UTP de cuatro pares de cobre sólido 23 AWG con chaqueta LSZH, 150 puntos de red, rack con PDU y UPS, y un plan de trabajo fuera del horario de oficina.
Resultado
La oficina quedó operativa con su red certificada punto por punto y rotulada, con la documentación que permite crecer o mover puestos de trabajo sin rehacer el levantamiento.
Qué hicimos
Estudio de cobertura e informe
Site survey pasivo del recinto para dimensionar la red y definir la ubicación de los puntos de servicio.
Retiro del cableado en desuso
Desmontaje del cableado antiguo que ya no prestaba servicio, para liberar las bandejas y reducir la carga de combustible en el cielo.
Rack, PDU y UPS
Instalación del gabinete de comunicaciones con su distribución eléctrica y respaldo de energía para los equipos activos.
150 puntos de red categoría 6A
Tendido y habilitación de los puntos para puestos de trabajo, equipamiento y servicios asociados, con cable F/UTP 23 AWG de chaqueta LSZH.
Certificación con equipo calibrado
Certificación de cada enlace con Fluke DSX-5000 con calibración vigente, y entrega de los resultados.
Rotulación y documentación
Etiquetado de puntos, patch panels y rack, con la documentación final de la instalación.
Una oficina nueva no se estrena con la red del arriendo anterior. Cuando una empresa se cambia o habilita un piso, lo que recibe suele ser un cielo con cableado de ocupantes anteriores que ya no presta servicio, bandejas ocupadas y ningún registro de qué llega a dónde.
Este proyecto partió por ahí: retirar el cableado en desuso y dejar las bandejas limpias antes de tender el nuevo. No es solo orden; el cable acumulado ocupa espacio útil y suma carga combustible sobre las cabezas de las personas.
Una sola marca, categoría 6A
La red se construyó unimarca Panduit en toda la plataforma: cable, conectores, patch panels y accesorios de un mismo fabricante. Eso asegura compatibilidad, permite certificar el sistema completo y habilita la garantía extendida del fabricante. El proyecto quedó registrado ante Panduit, con garantía extendida de 25 años: la instalación queda respaldada por el fabricante, no solo por quien la ejecutó.
El cable es F/UTP categoría 6A, de cuatro pares trenzados de cobre sólido calibre 23 AWG y chaqueta LSZH (baja emisión de humo y libre de halógenos), la adecuada para oficinas: ante un incendio no aporta humo tóxico en las vías de evacuación. La categoría 6A no es un lujo: sostiene 10 Gbps y alimenta por PoE los access points WiFi y las cámaras que la oficina va a necesitar durante la próxima década.
150 puntos, certificados uno por uno
Se habilitaron 150 puntos de red para puestos de trabajo, equipamiento y servicios asociados, además del rack de comunicaciones con su PDU y su UPS para respaldar los equipos activos.
Cada enlace se certificó con un Fluke DSX-5000 con calibración vigente —sin calibración al día, un certificado no vale— y la instalación completa quedó rotulada: puntos, patch panels y rack. Es lo que permite, dos años después, mover un puesto de trabajo sin abrir el cielo para adivinar.
Un mes, fuera del horario de oficina
Todo se ejecutó fuera del horario laboral, en un mes, para no interrumpir a quienes ya estaban trabajando en el edificio.
Es un proyecto que repetimos con frecuencia, con más o menos puntos según el tamaño de la oficina: el alcance cambia en cantidad, no en método. Si estás habilitando una oficina nueva o renovando la actual, conversemos y la dimensionamos.
-

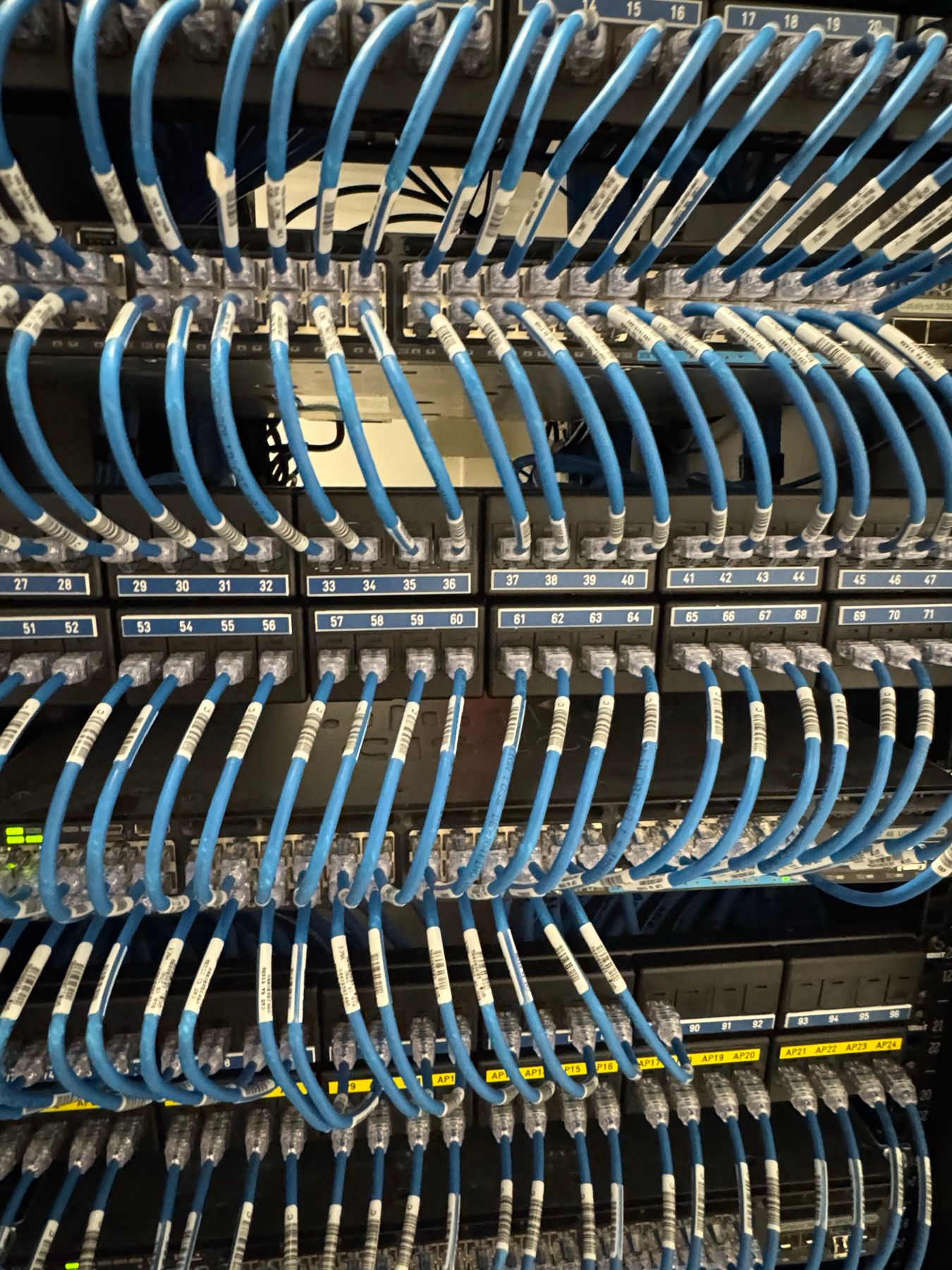

Patcheo rotulado: cada puerto identificado, incluidos los puntos destinados a access points -

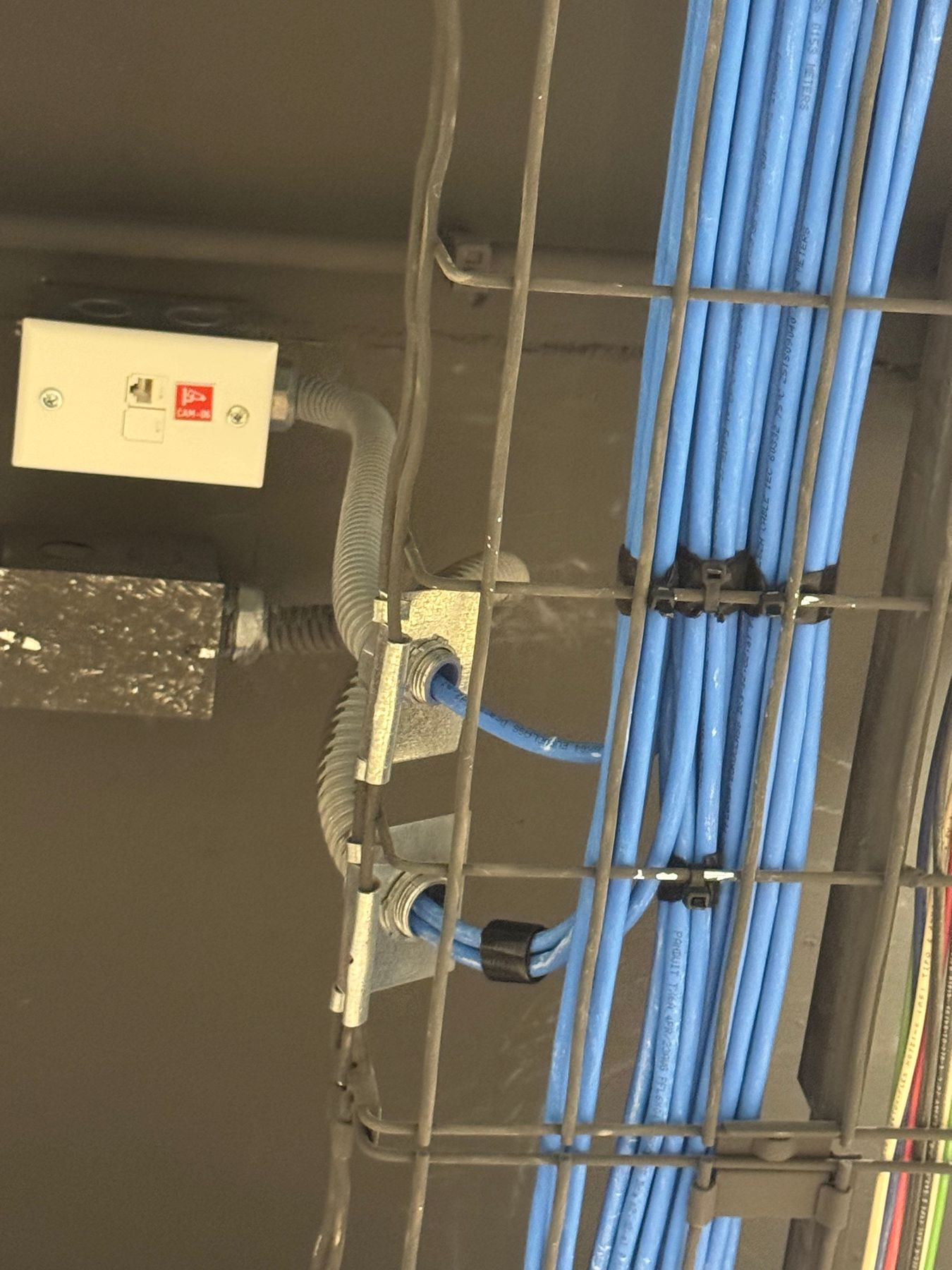

Punto de servicio y cable F/UTP categoría 6A en la bandeja -

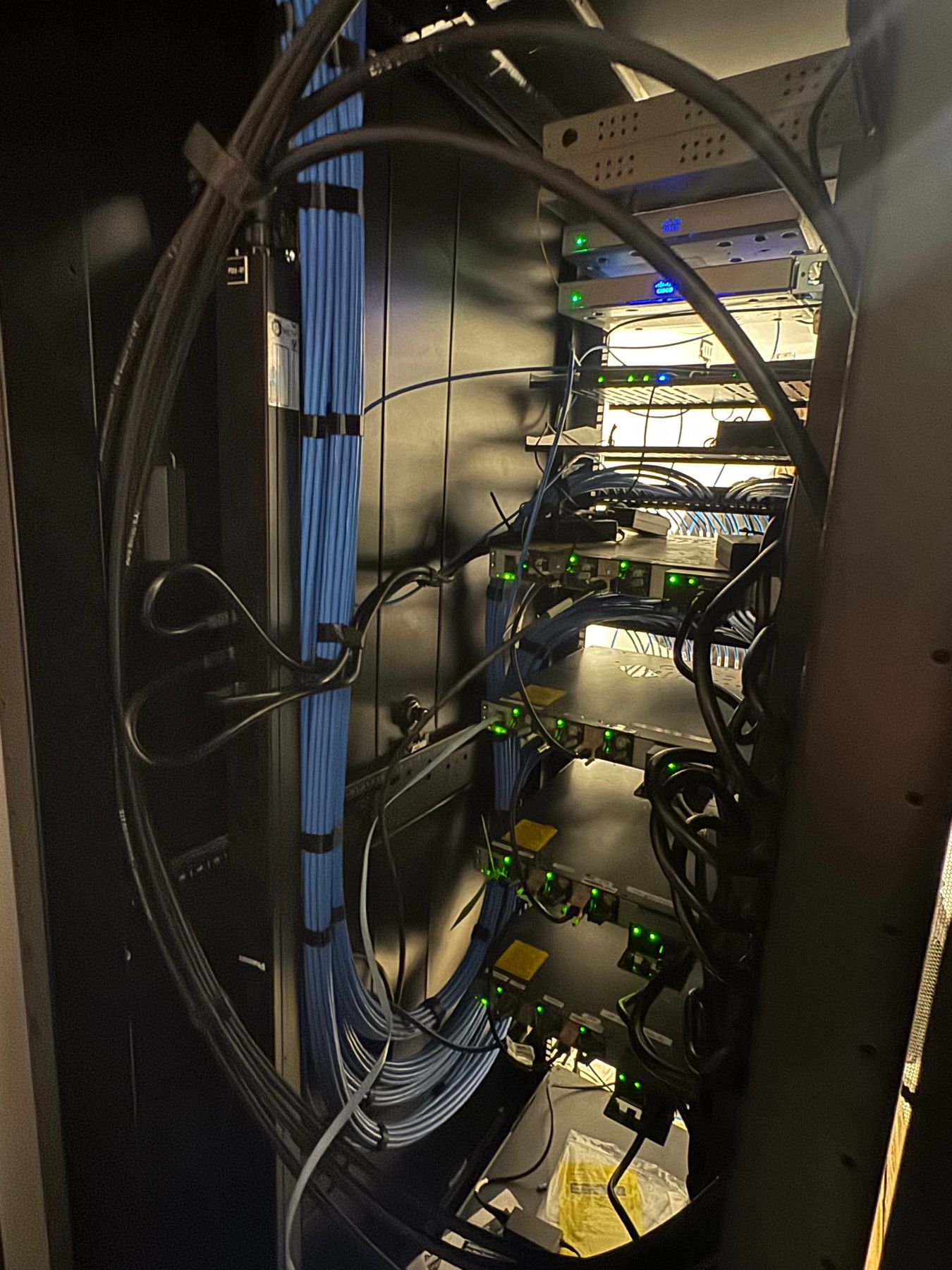

Rack de comunicaciones con equipamiento activo y energía respaldada -

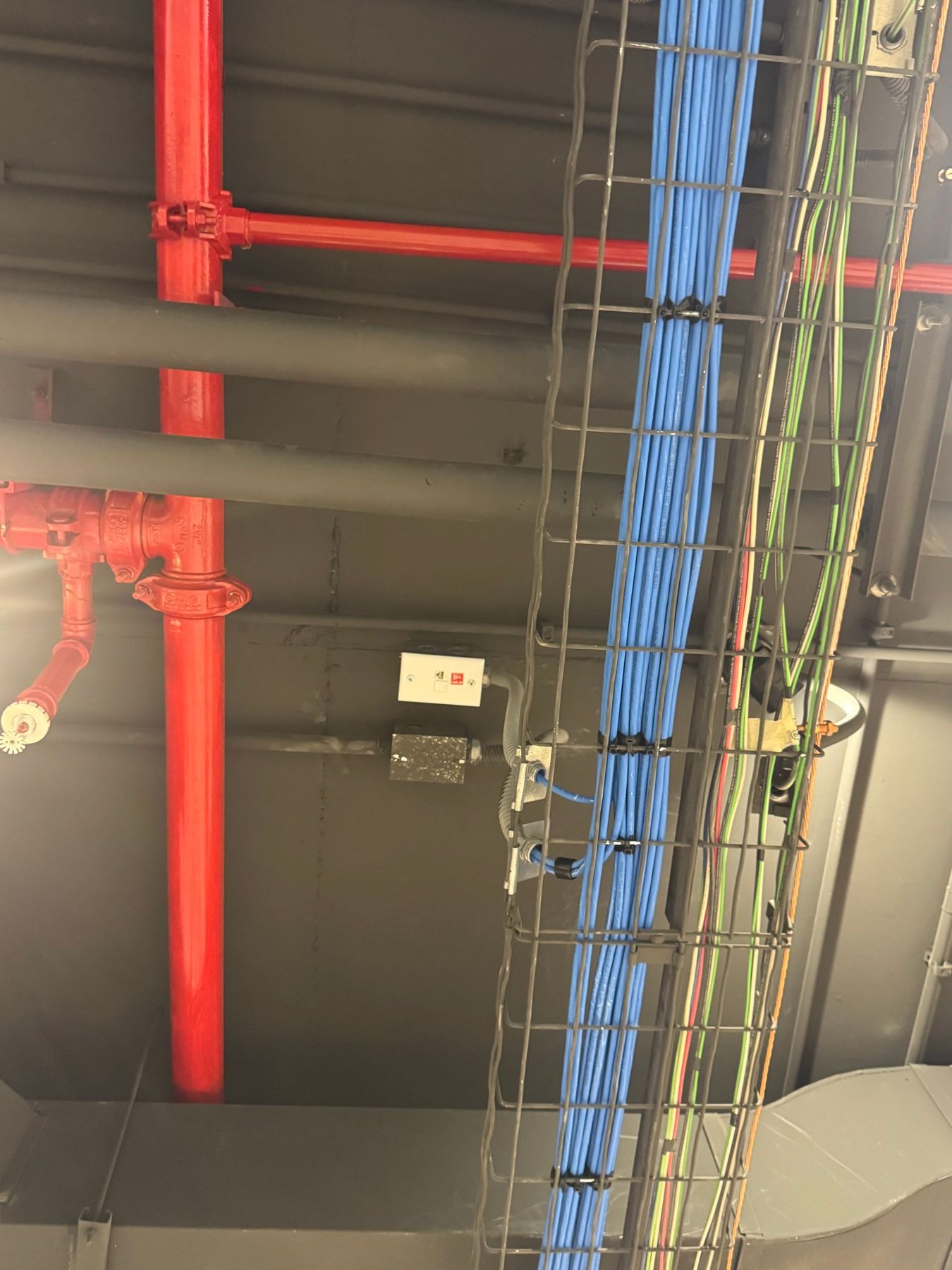

Tendido por bandeja, separado de las demás instalaciones del cielo
